國家標準:GB/T5023.3-2008
該系列產品適用于設備內部電控線路布線,也可用于樓宇內部布線。

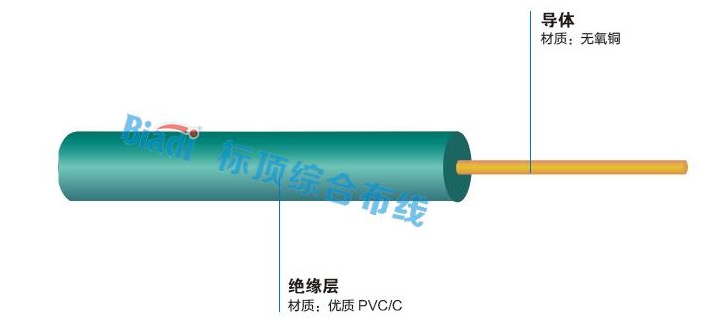

導體芯數1芯,應符合GB/T 3956規定的要求,實心導體用第1種,絞合導體用第2種!
導體標稱截面 mm2 | 導體種類 | 絕緣厚度規定值 mm | 平均外徑上限 mm | 70℃時最小絕緣電阻 MΩ·km |
1.5 | 1 | 0.7 | 3.3 | 0.011 |
1.5 | 2 | 0.7 | 3.4 | 0.010 |
2.5 | 1 | 0.8 | 3.9 | 0.010 |
2.5 | 2 | 0.8 | 4.2 | 0.009 |
4 | 1 | 0.8 | 4.4 | 0.0085 |
4 | 2 | 0.8 | 4.8 | 0.0077 |
6 | 1 | 0.8 | 4.9 | 0.0070 |
6 | 2 | 0.8 | 5.4 | 0.0065 |
10 | 1 | 1.0 | 6.4 | 0.0070 |
10 | 2 | 1.0 | 6.8 | 0.0065 |
16 | 2 | 1.0 | 8.0 | 0.0050 |
25 | 2 | 1.2 | 9.8 | 0.0050 |
35 | 2 | 1.2 | 11.0 | 0.0040 |
50 | 2 | 1.4 | 13.0 | 0.0045 |
70 | 2 | 1.4 | 15.0 | 0.0035 |
95 | 2 | 1.6 | 17.0 | 0.0035 |
120 | 2 | 1.6 | 19.0 | 0.0032 |
150 | 2 | 1.8 | 21.0 | 0.0032 |
185 | 2 | 2.0 | 23.5 | 0.0032 |
240 | 2 | 2.2 | 26.5 | 0.0032 |
300 | 2 | 2.4 | 29.5 | 0.0030 |
400 | 2 | 2.6 | 33.5 | 0.0028 |
產品標準 | 產品型號 | 產品規格 | 導體條數 | 導體直徑 | 芯線平均厚度 | 絕緣外徑 | 20℃時導體最大電阻 | 90℃時絕緣電阻最小值 |
N | mm | mm | mm | Ω/km | MΩ.km | |||
GB/T5023.3-2008(300/500V) | 60227 IEC 07(BV-90) | 1×0.5 | 1 | 0.800 | 0.65 | 2.10 | 36.00 | 0.015 |
GB/T5023.3-2008(300/500V) | 60227 IEC 07(BV-90) | 1×0.75 | 1 | 0.980 | 0.64 | 2.25 | 24.50 | 0.013 |
GB/T5023.3-2008(300/500V) | 60227 IEC 07(BV-90) | 1×1.0 | 1 | 1.130 | 0.64 | 2.40 | 18.10 | 0.012 |
GB/T5023.3-2008(300/500V) | 60227 IEC 07(BV-90) | 1×1.5 | 1 | 1.380 | 0.76 | 2.90 | 12.10 | 0.011 |
GB/T5023.3-2008(300/500V) | 60227 IEC 07(BV-90) | 1×2.5 | 1 | 1.780 | 0.86 | 3.50 | 7.41 | 0.009 |
