超五類非屏蔽

技術數據

國家標準：YD/T 1019-2001

電纜結構

應用

五類纜，適用于部署戶內短距離連接，語音、電話、傳真、網絡及多媒體應用，適合家居、局部性網絡連接終端。 超五類纜，適用于部署戶內、外短距離連接，語音、電話、傳真、網絡及多媒體應用，適合校園、寫字樓、公共設施等。

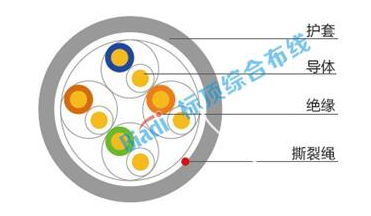

構造簡圖


產品標準產品型號產品規格導體條數 N導體直徑 mm絕緣外徑 mm護套外徑 mm英文類型20℃時導體最大電阻(直線)Ω/km
YD/T1019-2001(4對)(超五類) HSYV-5e4×2×0.5210.520.945.30UTP-5e81.44


傳輸特性（傳播速度）


相時延20℃ maxns/100mf(MHz)       要求0.064~100MHZ，掃頻點數1601；0.064~250MHZ，掃頻點數1601
1：  ≤570
10：   ≤545
100：   ≤538
250：   ≤536

時延差20℃ max

ns/100m

f(MHz)       要求

0.064~100MHZ，掃頻點數1601；0.064~250MHZ，掃頻點數1601
1：   ≤45
10：   ≤45
100：   ≤45
250：    ≤45

特性阻抗Ω

3類，4類，5類，5e類，6類100±15Ω
