超五類雙屏蔽

技術數據

國家標準:YD/T 1019-2001

電纜結構

應用

五類纜,適用于部署戶內短距離連接,語音、電話、傳真、網絡及多媒體應用,適合家居、局部性網絡連接終端。 超五類纜,適用于部署戶內、外短距離連接,語音、電話、傳真、網絡及多媒體應用,適合校園、寫字樓、公共設施等。

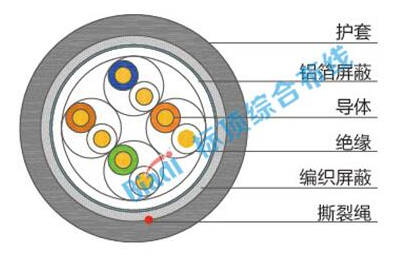

構造簡圖


產品標準產品型號產品規格導體條數 N導體直徑 mm絕緣外徑 mm護套外徑 mm英文類型20℃時導體最大電阻(直線)Ω/km
YD/T1019-2001(4對)(超五類雙屏蔽) HSYV-5e 箔+64N4×2×0.5210.520.946.00S-UTP-5e81.44


傳輸特性(傳播速度)


相時延20℃ maxns/100mf(MHz)       要求0.064~100MHZ,掃頻點數1601;0.064~250MHZ,掃頻點數1601
1:  ≤570
10:   ≤545
100:   ≤538
250:   ≤536

時延差20℃ max

ns/100m

f(MHz)       要求

0.064~100MHZ,掃頻點數1601;0.064~250MHZ,掃頻點數1601
1:   ≤45
10:   ≤45
100:   ≤45
250:    ≤45

特性阻抗Ω

3類,4類,5類,5e類,6類100±15Ω
