電動汽車充電連接電纜

技術數據

參考技術規范:CQC 1103、1104、1105

溫度范圍 :

導體最高連續工作溫度:70、90℃

使用環境最低溫度:-25、-40℃

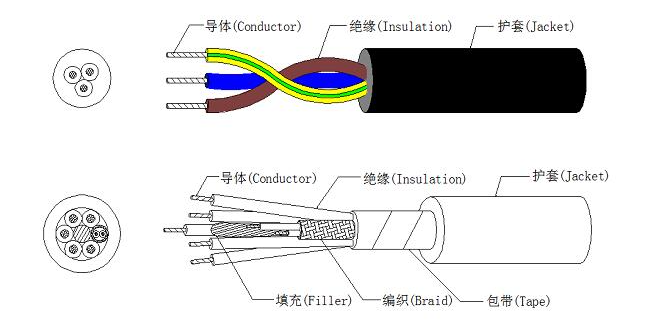

電纜結構

應用

應用于電動汽車傳導充電系統之間的充電連接

電動汽車傳導充電系統用電纜是用于連接電動汽車充電設備到電動汽車的電纜。本公司生產的電動汽車傳導充電系統用電纜選用優質的退火銅導體,保證了電纜優越的導電性和柔軟性;選用的絕緣材料和護套材料具有環保無毒、觸感柔軟、耐老化、耐溶劑、耐氣候,同時還具備高強度的機械性能和電氣性能。產品結構靈活多樣,根據實際需要進行組合,主芯線由2~5芯的1~70mm2導體構成,信號線由多芯0.5~2.5mm2的導體構成,信號線可單獨屏蔽或不屏蔽,滿足不同的環境和不同的充電系統要求。本公司生產的電動汽車傳導充電系統用電纜嚴格按照CQC1103、1104、1105技術規范和TUV 2 PfG 1908、UL 62標準進行設計和檢驗。






導體結構允載電流額定電壓外觀顏色
image.png單相 交流3×1~6mm2+0~2×0.5~1.5mm210~32A450/750V黑色、橙色或其它顏色
image.png三相 交流5×1~16mm2+2×0.5~1.5mm216~63A450/750V黑色、橙色或其它顏色
image.png直流 快充

2×10~70mm2+

1×10~25mm2+2×4~6mm2+

10~12×0.75~2.5mm2

80~250A≤1.0KV黑色、橙色或其它顏色

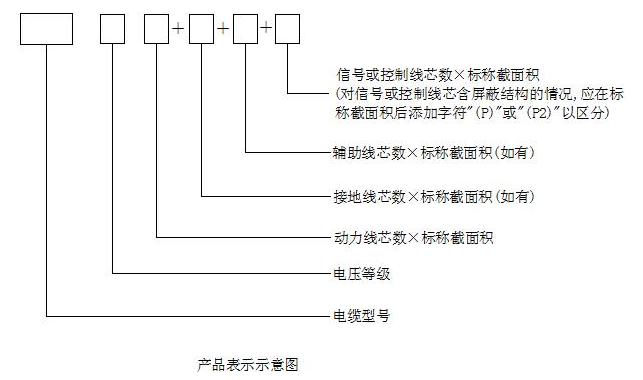

電纜型號和產品表示方法


電纜型號由:產品代號+導體結構代號+絕緣材料代號+內護層(如有)材料代號+總屏蔽結構代號+護套材料代號 構成
